Fornitura di Sistemi e Dispositivi Antideflagranti

 C.M.C. Antideflagranti S.r.l. con sede in Via Niccolò Copernico, 56 - 20090 (MI), produce e commercializza apparecchiature elettriche di sicurezza adatte all’installazione in atmosfere potenzialmente esplosive.

I nostri prodotti, classificati in base al loro grado di protezione, includono materiale antideflagrante a prova di esplosione Ex-db, a sicurezza aumentata Ex-eb, a sicurezza intrinseca Ex-ia e stagna.
Le maggiori tipologie di prodotto da noi trattate comprendono: scatole di derivazione, custodie, apparecchi di illuminazione, dispositivi elettrici antideflagranti, giunti, nippli, manicotti, curve, raccordi, tappi, riduzioni, adattatori, pressacavi, testacanne, dadi, gaffette, cavallotti, tubi conduit, tubi flessibili.

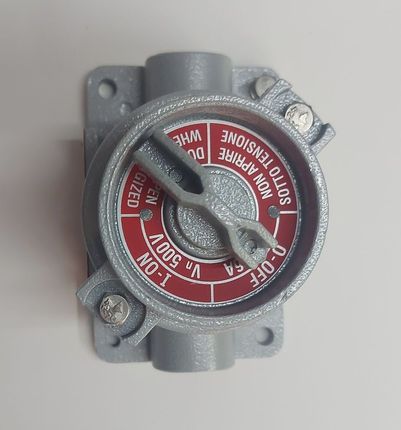

INTERRUTTORI – SERIE EFSC/EFS

Interruttori, commutatori, deviatori e inseritori adatti per aree pericolose classificate come Zona 1,2 e Zona 21,22

Gli interruttori, commutatori, deviatori e inseritori serie EFSC/EFS sono di tipo rotativo con manopola di comando sul fronte, lucchettabile e non, e consentono la massima flessibilità per ogni esigenza tecnica. Sono adatti sia per impianti nuovi che per impianti esistenti. Sono realizzati in lega leggera di alluminio con viteria esterna in Acciaio Inossidabile. La serie comprende tre modelli di diverse dimensioni adatte per correnti nominali crescenti (16 A, 32 A e 63 A) e tensioni fino a 690 V c.a. / 660 V c.c.

Il rivestimento esterno standard è di colore grigio. Altri colori RAL sono disponibili in base alle esigenze del cliente.

Esecuzione: Ex db IIB o IIC / Ex tb IIIC, IP66/67, temperatura ambiente: standard -20/+40°C estesa -50/+80°C


APPARECCHI DI ILLUMINAZIONE ANTIDEFLAGRANTI

La gamma di prodotti per l’illuminazione è costituita da armature illuminanti e proiettori per tutte le applicazioni, quali l’illuminazione di ampi spazi ma anche di cisterne, piccoli locali o cappe da laboratorio. Abbiamo inoltre la possibilità di fornire lampade portatili nonché lampade di illuminazione in emergenza e delle vie di fuga.

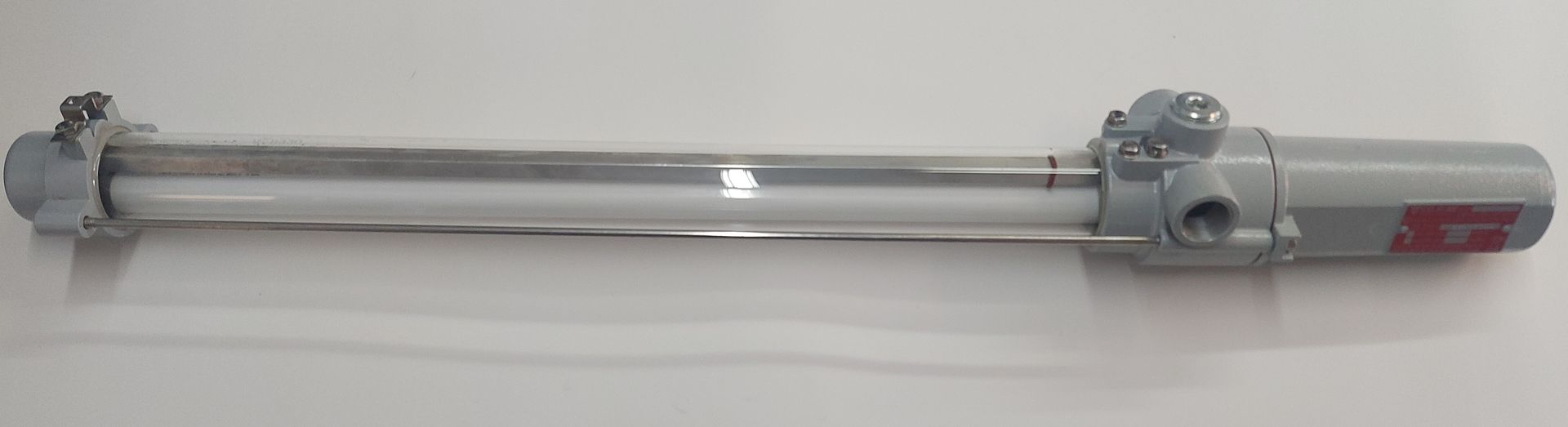

Apparecchio di illuminazione LED EVF…

Data la loro particolare resistenza meccanica, le armature LED serie EVF…RUN o EVF…RUNLT sono consigliate per l’impiego in tutte quelle aree pericolose dove gas, vapori e polveri possono creare atmosfere potenzialmente esplosive, classificate Zona 1,2–21,22.

Sono state progettate per l’illuminazione uniforme di locali e strutture che richiedono scarso ingombro verticale e alta resa luminosa, unita alla trasparenza del tubo in vetro di protezione, consentono una diffusione luminosa ad ampio raggio, meno affaticante e più gradevole in ogni ambiente di lavoro.

La semplice pulitura del tubo di vetro garantisce nel tempo le medesime performance illuminotecniche e, in caso di manutenzione, la facile reperibilità dei componenti interni le rende ideali per ridurre al minimo i tempi di fermo dell’impianto.

Le armature LED serie EVF… sono disponibili in versione mono-lampada oppure in versione bi-lampada con kit di collegamento. In emergenza è equipaggiata con una batteria al Ni-Cd 4Ah a richiesta 7Ah.

Esecuzione: II 2GD Ex-db IIC T6÷T4 Gb, Ex-tb IIIC T80÷T130°C Db, IP66/IP67, temperatura ambiente: standard -20/+40 °C, estesa -20/+60 °C

Apparecchio di illuminazione AVL… AVLE…

Le armature a sicurezza aumentata LED serie AVL… possono essere installate nelle aree pericolose dove c’è la possibilità di ambiente con atmosfera potenzialmente esplosiva, classificati Zona 1,2–21,22 dove è necessario garantire un alto grado di protezione e di resistenza alla corrosione, come ad esempio, aree di processo nelle industrie alimentari, impianti chimici, petrolchimici off-shore e/o on-shore, ecc…

La serie AVLE… in emergenza è equipaggiata con una batteria al Ni-Cd 4Ah a richiesta 7Ah.

Esecuzione: II 2GD Ex-db eb IIC T5 Gb, Ex-tb IIIC T70°C Db, IP66, temperatura ambiente: standard   -25/+40 °C, estesa -25/+60 °C

Apparecchio di illuminazione SVN…

Le armature LED serie SVN possono essere installate nelle aree pericolose degli impianti industriali designati come Zona 2, Zona 22 quali quelle presenti in impianti chimici, petrolchimici on-shore e off-shore, laboratori e zone di processo di impianti alimentare. In generale, per la loro robustezza meccanica vengono scelte per essere installate in tutti quei processi produttivi ove le condizioni ambientali deteriorerebbero qualsiasi altro materiale, mettendo a rischio la sicurezza dell’ambiente di lavoro.

I materiali utilizzati per la loro costruzione, le rendono adatte a tutti gli ambienti dove è necessaria un’alta protezione alla corrosione, alla polvere, all’acqua e all’umidità.

Esecuzione: II 3GD Ex-ec IIC T5÷T4 Gc, Ex-tb IIIC T95÷T130°C Dc, IP66, temperatura ambiente: standard   -25/+40 °C, estesa -25/+60 °C

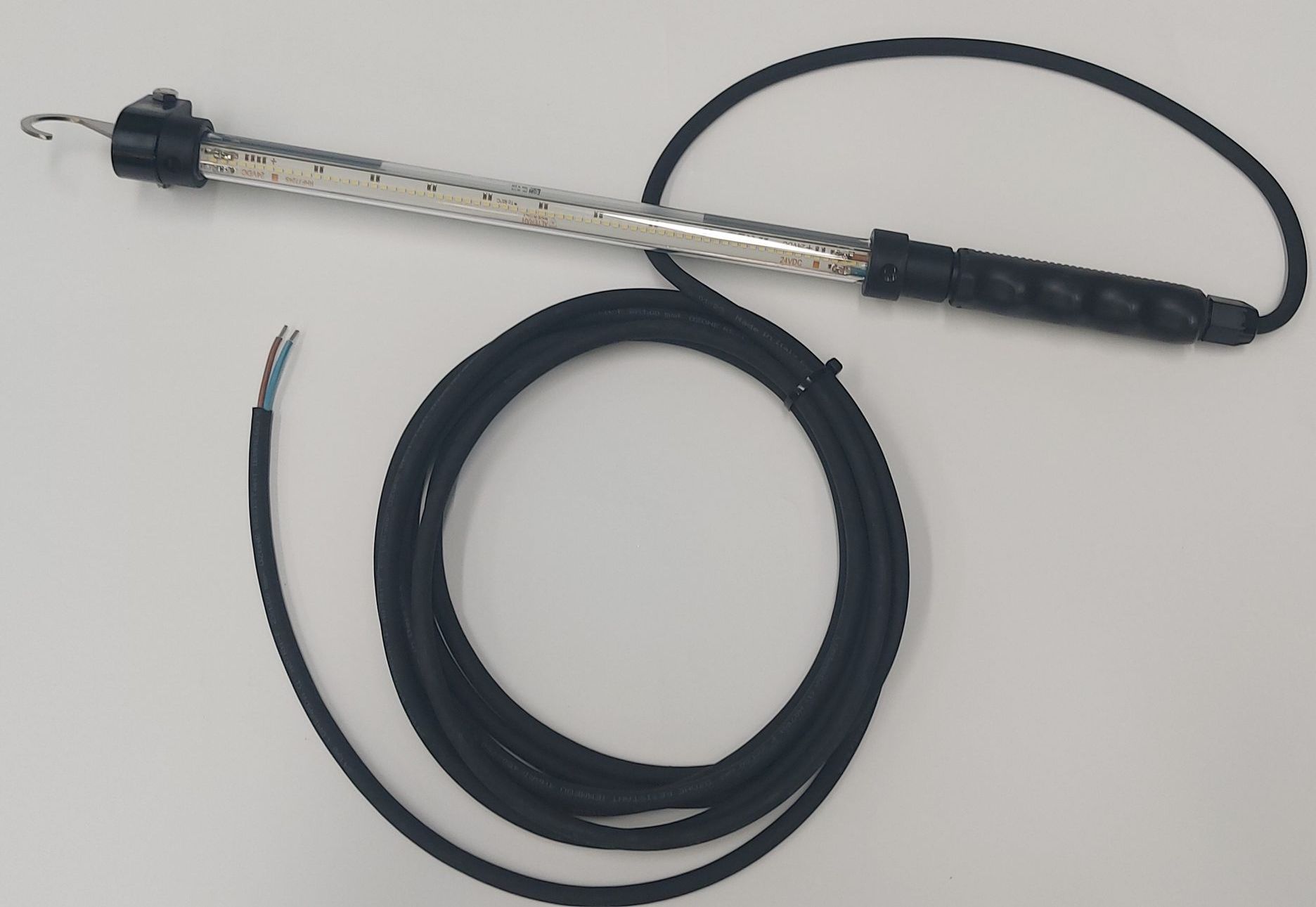

Tubi a led LTC Exe mb IIC

Le armature illuminanti serie LTC… per tubi a LED da 9/17/26/35 Watt, sono state progettate per l’installazione in spazi ridotti quali cappe di laboratorio o rimorchi di autocisterne e per il lavoro di ispezione e manutenzione in tutti quei luoghi potenzialmente esplosivi per la presenza di gas e polveri, classificati come Zona 1,2–21,22. Sono robuste e allo stesso tempo maneggevoli e leggere con un elevato grado di protezione IP e ottime performance nella resa luminosa.

Esecuzione: II 2GD Ex-eb mb IIC T5÷T4 Gb, Ex-tb IIIC T95÷T130°C Db, IP66/IP67, temperatura ambiente: standard   -20/+40 °C, estesa -20/+60 °C

Armature illuminanti serie EVA-EVC-EVJ

Le armature illuminanti serie EV sono utilizzate in zone potenzialmente pericolose classificate come Zona 1,2–21,22 per l’illuminazione di strutture interne od esterne di aree industriali quali impianti chimici, raffinerie, produzione di gomma o aree di processo di industri alimentari o farmaceutiche. Sono indicate per lampade alogene, a risparmio energetico, a led o con incandescenza, ove consentito dalle norme nazionali. Sono altresì utilizzate in impianti off-shore nella versione acciaio inox AISI 316L.

La versione standard è costituita da un corpo di alluminio a basso tenore di rame e da una parte in vetro borosilicato ad alta resistenza meccanica ed elevata temperatura. Vengono forniti 3 modelli di connessione:

EVA installazione a sospensione con un imbocco da 3/4”.

EVC installazione a soffitto con due o tre imbocchi da 3/4”.

EVJ installazione a parete con due imbocchi da 3/4”.

Diversi modelli di grandezza differente assicurano una gamma completa per coprire le varie esigenze. Vi è anche la possibilità di trasformare la lampada EVP50 in lampada portatile di ispezione.

Esecuzione: II 2GD Ex-db IIC T6÷T3 Gb, Ex-tb IIIC T85÷T200°C Db, IP65/IP66, temperatura ambiente: standard -20/+40 °C, estesa -20/+60 °C (EVA con lampada LED o fluorescenti)

Collegamento voce

Armatura illuminante lineare a LED in alluminio

Le armature illuminanti lineari a led da noi commercializzate sono caratterizzate da un corpo in alluminio di alta qualità anodizzato combinato ad un diffusore in vetro resistente agli urti e alle alte temperature. Un sistema di staffe innovativo, senza vincolo di interasse, permette una semplice installazione e la possibilità di ruotare l’armatura illuminante a -30°/0°/+30°. Disponile in diverse lunghezze e con un ampio range di tensioni e potenze, le armature lineari sono state progettate e certificate in modo ottimale in base alla zona di installazione ed ha superato a tutti i test previsti dalle normative per l’utilizzo in ambienti con possibile presenza di atmosfera esplosiva classificati Zona 1,2–21,22. Dal punto di vista elettronico e illuminotecnico, l’impiego di strisce a LED ad alta potenza ha permesso di raggiungere un lumen output che va dai 1.000 lm ai 15.500 lm con un’elevata efficienza e garanzia di durata nel tempo.

Esecuzione: II 2GD Ex-db eb mb IIC T… Gb, Ex-tb IIIC T…°C Db, IP66, temperatura ambiente: standard -20/+40 °C, estesa a richiesta

Vi sono inoltre le versioni progettate per essere in zone classificate ATEX Zona 2 e Zona 21,22 ovvero dove le apparecchiature installate devono garantire un livello di protezione normale in presenza di miscele di gas, vapori e nebbie (Zona 2), ed un livello di protezione elevato contro polveri e particelle combustibili (Zona 21). Tale sicurezza è garantita dai modi di protezione Ex ec per i gas ed Ex tb per le polveri.

Le versioni con funzionamento in emergenza possono essere accessoriate con battery box, per agevolare le operazioni di manutenzione e/o sostituzione delle batterie, o con batterie speciali per applicazioni con temperature ambiente fino a -60° C.

Collegamento voce

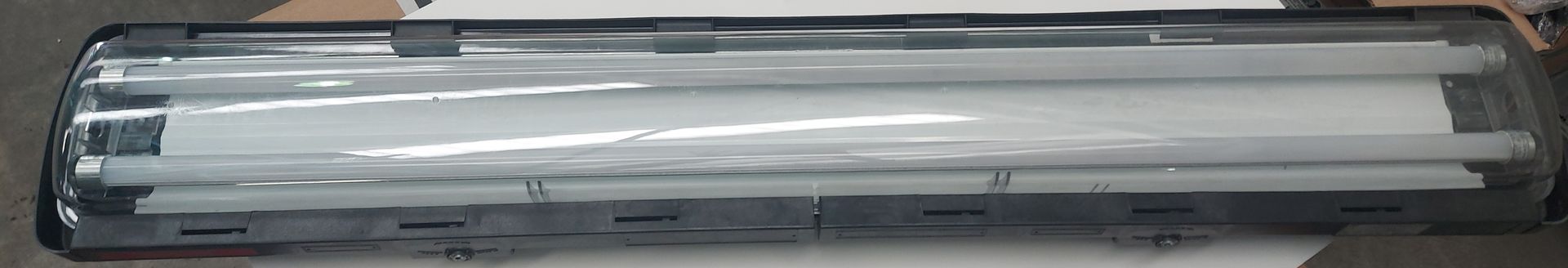

Armatura illuminante lineare a LED in materiale plastico

Le armature illuminanti lineari a led da noi commercializzate sono caratterizzate da un corpo in resina poliestere antistatica rinforzata con fibra di vetro resistente ai raggi UV e policarbonato resistente agli urti (IK09) con una parte trasparente per la trasmissione della luce. Un sistema di staffe innovativo, senza vincolo di interasse, permette una semplice installazione e la possibilità di ruotare l’armatura illuminante a -30°/0°/+30°. Disponile in diverse lunghezze e con un ampio range di tensioni e potenze, le armature lineari sono state progettate e certificate in modo ottimale in base alla zona di installazione ed ha superato a tutti i test previsti dalle normative per l’utilizzo in ambienti con possibile presenza di atmosfera esplosiva classificati Zona 1,2–21,22. Dal punto di vista elettronico e illuminotecnico, l’impiego di strisce a LED ad alta potenza ha permesso di raggiungere un lumen output che va dai 1.000 lm ai 12.500 lm con un’elevata efficienza e garanzia di durata nel tempo.

Esecuzione: II 2GD Ex-db eb mb IIC T… Gb, Ex-tb IIIC T…°C Db, IP66, temperatura ambiente: standard -20/+40 °C, estesa a richiesta

Vi sono inoltre le versioni progettate per essere in zone classificate ATEX Zona 2 e Zona 21,22 ovvero dove le apparecchiature installate devono garantire un livello di protezione normale in presenza di miscele di gas, vapori e nebbie (Zona 2), ed un livello di protezione elevato contro polveri e particelle combustibili (Zona 21). Tale sicurezza è garantita dai modi di protezione Ex ec per i gas ed Ex tb per le polveri.

Le versioni con funzionamento in emergenza possono essere accessoriate con battery box, per agevolare le operazioni di manutenzione e/o sostituzione delle batterie, o con batterie speciali per applicazioni con temperature ambiente fino a -60° C.

Collegamento voce

PROIETTORI ANTIDEFLAGRANTI LED

I proiettori antideflagranti in lega leggera di alluminio, con piastra multiled sono idonei per le installazioni in ambienti con possibile rischio di presenza di atmosfera esplosiva classificati Zona 1,2–21,22. Grazie alla qualità dei materiali utilizzati nella costruzione, l’ingresso di gas, vapori o nebbie infiammabili durante il normale funzionamento del proiettore sono limitati. I proiettori LED con diverse dimensioni di corpo rappresentano l’alternativa LED per tutte quelle aree dove si era solito istallare armature a scarica a bassa e media potenza fino a 400W. Il corpo in alluminio con presenza di alette funge da ottimo dissipatore termico per la piastra LED presente, ottenendo in questo modo prestazioni di lumen da 2700 lm a 28000 lm.


Esecuzione: II 2GD Ex-eb mb IIC T… Gb, Ex-tb IIIC T…°C Db, IP66, temperatura ambiente: standard -60/+40 °C, estesa a richiesta

Vi sono inoltre le versioni progettate per essere in zone classificate ATEX Zona 2 e Zona 21,22 ovvero dove le apparecchiature installate devono garantire un livello di protezione normale in presenza di miscele di gas, vapori e nebbie (Zona 2), ed un livello di protezione elevato contro polveri e particelle combustibili (Zona 21). Tale sicurezza è garantita dai modi di protezione Ex ec per i gas ed Ex tb per le polveri.

Esecuzione: II 3G Ex-nR IIC T… Gc, Ex-tb IIIC T…°C Db, IP66, temperatura ambiente: standard -60/+40 °C, estesa a richiesta.

Collegamento voce

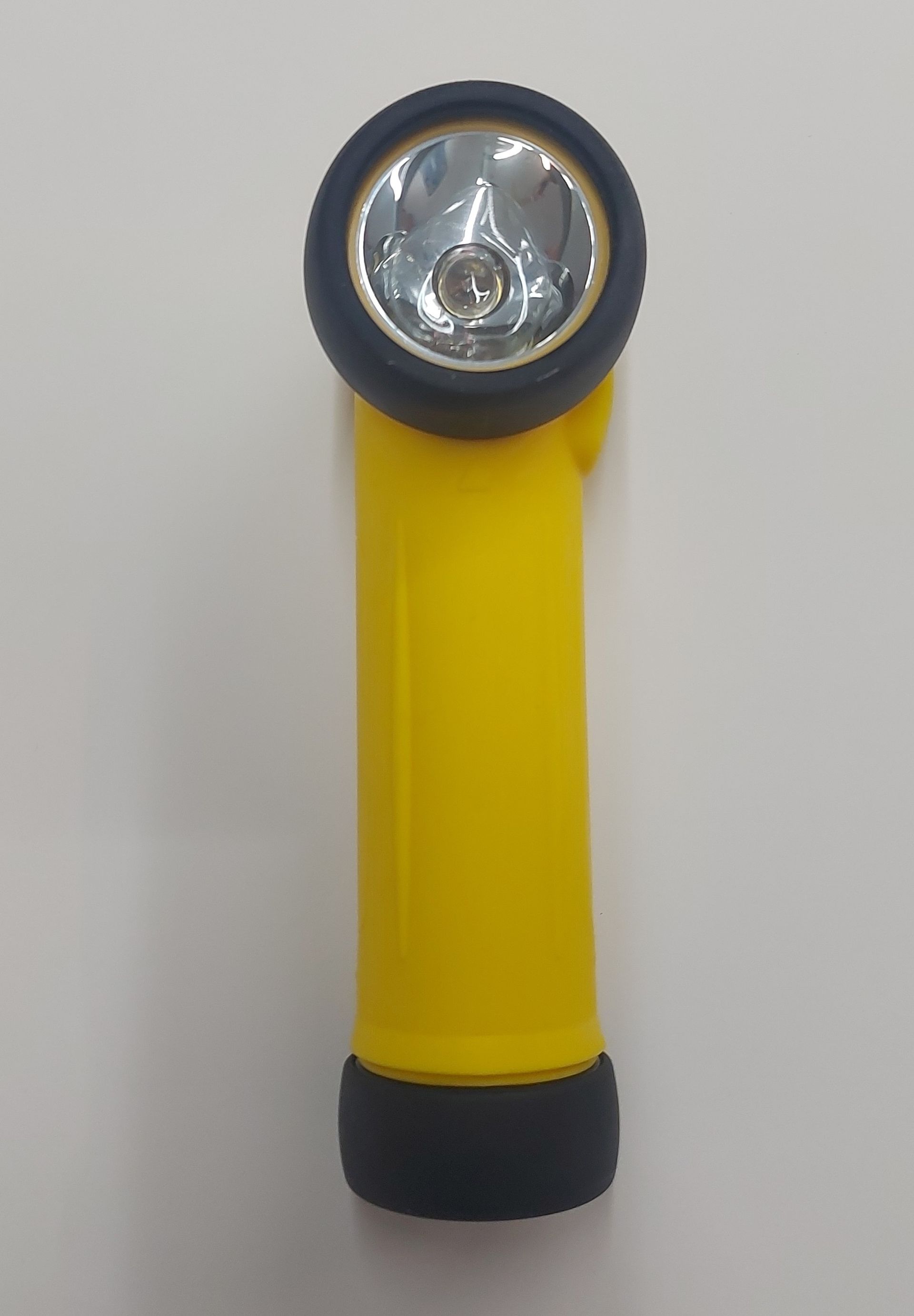

Torce portatile a LED

Le armature illuminanti portatili per tubi a LED, sono pensate per l’ispezione e la manutenzione dei luoghi con atmosfere potenzialmente esplosive, in presenza di gas e polveri.

Robuste e maneggevoli, assicurano un’elevata resa luminosa e un alto grado di protezione IP.

Esecuzione II 2GD o II 1GD a secondo del prodotto richiesto

Collegamento voce

Titolo descrizione

Scrivi una descrizione per questa scheda e includi le informazioni di interesse per i visitatori del sito. Ad esempio, se si utilizzano schede che ne mostrano diversi, scrivi perché questo servizio è unico. Se utilizzi delle schede per visualizzare le voci di menu del ristorante, spiega le caratteristiche che rendono uno specifico piatto una vera delizia per il palato.

Collegamento voce

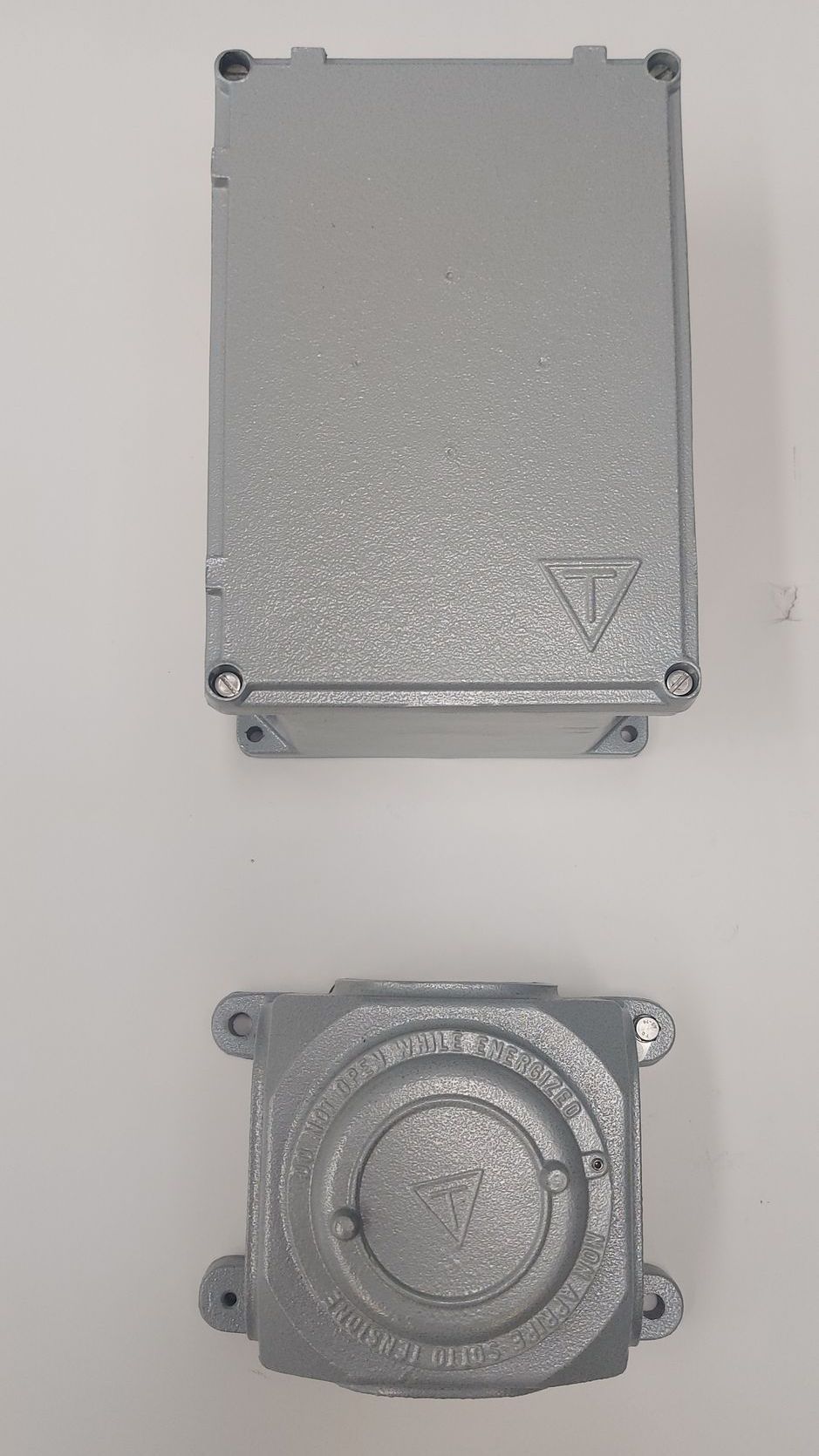

Custodie

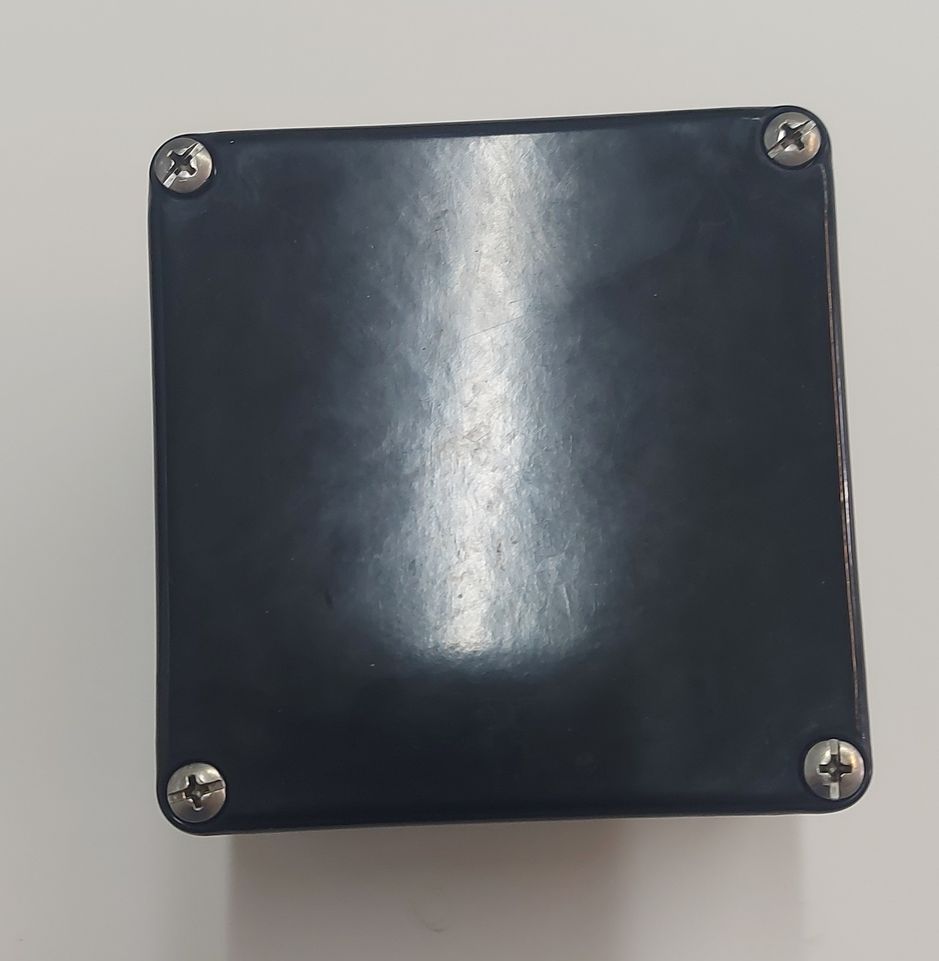

CUSTODIE A SICUREZZA AUMENTATA O INTRINSECA

Le custodie a sicurezza aumentata o intrinseca, costruite in lega di alluminio, in acciaio inox o in resina poliestere rinforzata vetro, vengono utilizzate negli impianti elettrici di industrie o laboratori dove possa essere presente una atmosfera potenzialmente esplosiva. Questo tipo di custodia può essere fornita con morsetti componibili certificati per la derivazione e lo smistamento cavi sia di potenza che di segnale.

A completamento sono personalizzabili anche con lampade spia, pulsanti, strumenti di misura e segnalazione per la realizzazione di pulsantiere per aree pericolose. Come da normative, tutte le eventuali lavorazioni devono essere eseguiti esclusivamente da C.M.C. Antideflagranti.

Esecuzione: II 2GD, Ex-eb o Ex-ia IIC, Ex-tb IIIC, IP65/IP66, temperatura ambiente: standard -20/+40 °C estesa a richiesta

CUSTODIE STAGNE IN ALLUMINIO

Le custodie stagne vengono normalmente installate in impianti industriali o in parti di esse dove non vi è il pericolo di presenza di atmosfera esplosiva. I materiali e i trattamenti superficiali di queste custodie assicurano una buona resistenza e stabilità sia alla luce che alla temperatura, mantenendo protezione meccanica agli urti e alle sollecitazioni in ambienti umidi, marini, o con nebbia salina.

Queste custodie, disponibili in alluminio a basso tenore di rame, acciaio inox o resina rinforzata con fibra di vetro, hanno prevalentemente funzione di derivazione o di smistamento cavi, ma possono anche essere costruite o come pulsantiere di comando e controllo o come punti di visualizzazione di grandezze fisiche di processo.

Esecuzione: IP66, resistenza meccanica IK10, norme IEC 60529

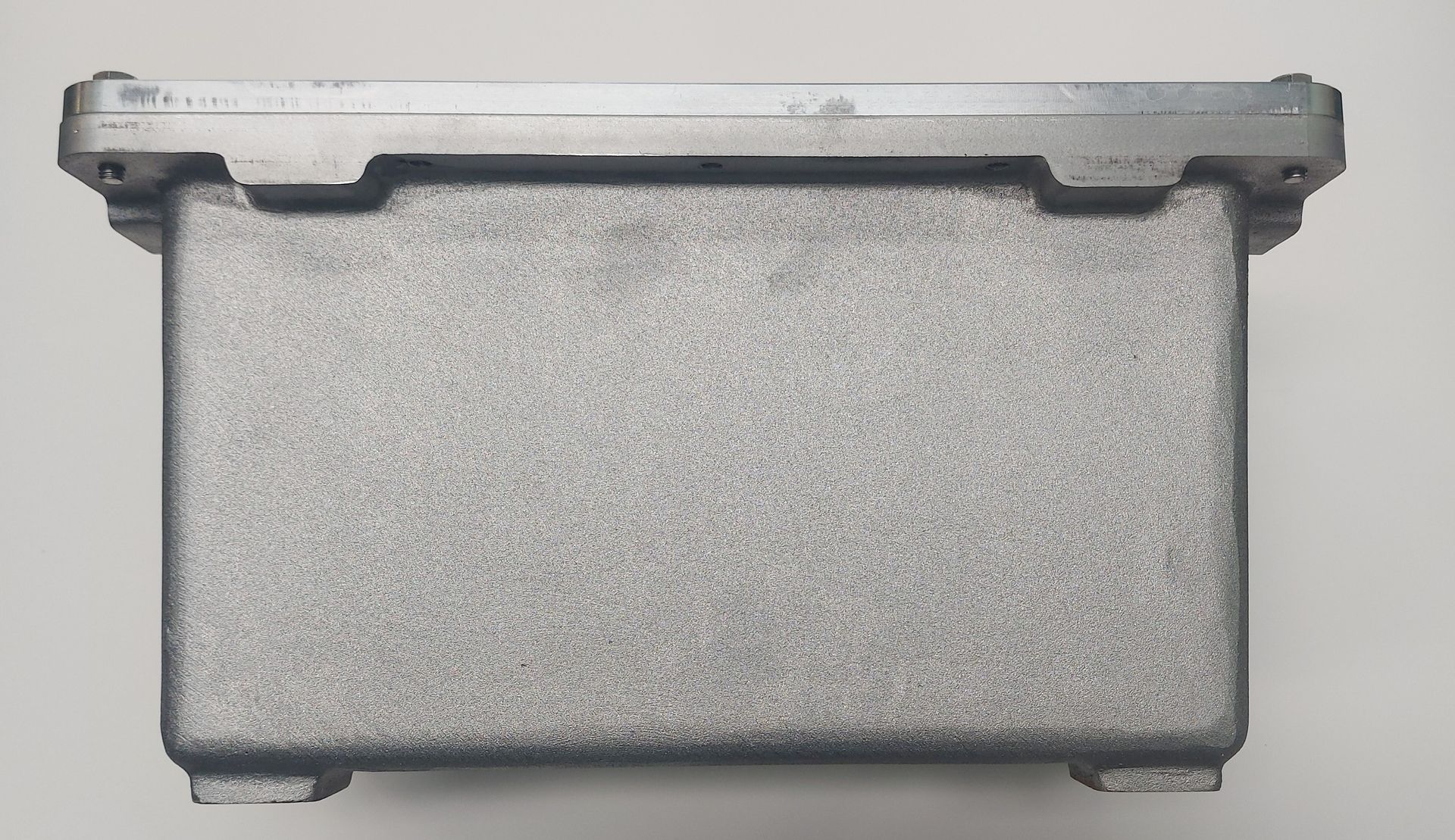

CUSTODIE ANTIDEFLAGRANTI EJB

Le custodie della serie EJB, in alluminio a basso tenore di rame o in acciaio inox, sono adatte per essere installate in tutte quelle aree di un impianto industriale dove esiste il pericolo di presenza di atmosfera esplosiva classificate Zona 1,2–21,22. La funzione principale delle custodie EJB è quella di essere sia cassette di derivazione con la funzione di porta morsettiere e busbar, sia contenitori di apparati elettrici come interruttori, teleruttori, porta fusibili, trasformatori, reattori o barriere a sicurezza intrinseca; le custodie vengono utilizzate anche per la realizzazione di quadri di comando, controllo e segnalazione, quadri di distribuzione, quadri di avviamento motore con diverse configurazioni a seconda delle richieste del cliente. Come da normative, tutti gli eventuali fori devono essere eseguiti esclusivamente da C.M.C. Antideflagranti.

Esecuzione: II 2GD, Ex-db o Ex-db [ia] IIB o IIB+H2, Ex-tb IIIC, IP65/IP66, temperatura ambiente: standard -20/+40 °C estesa a richiesta

N.B. Custodie disponibili anche nella versione speciale IIC e nelle versioni con oblò o con finestra per la visualizzazione di strumenti interni.


CUSTODIE ANTIDEFLAGRANTI GUB

Le custodie della serie GUB, in alluminio a basso tenore di rame o in acciaio inox, sono adatte per essere installate in tutte quelle aree di un impianto industriale dove esiste il pericolo di presenza di atmosfera esplosiva classificate Zona 1,2–21,22 con presenza di Idrogeno (H2), Acetilene (HCCH) e/o Disolfuro di Carbonio (CS2) . La funzione principale delle custodie GUB è quella di essere sia cassette di derivazione con la funzione di porta morsettiere e busbar, sia contenitori di apparati elettrici come interruttori, teleruttori, porta fusibili, trasformatori, reattori o barriere a sicurezza intrinseca. Come da normative, tutti gli eventuali fori devono essere eseguiti esclusivamente da C.M.C. Antideflagranti.

Esecuzione: II 2GD, Ex-db o Ex-db [ia] IIC, Ex-tb IIIC, IP65/IP66, temperatura ambiente: standard -20/+40 °C estesa a richiesta

N.B. Custodie disponibili anche nelle versioni con oblò o con finestra per la visualizzazione di strumenti interni.

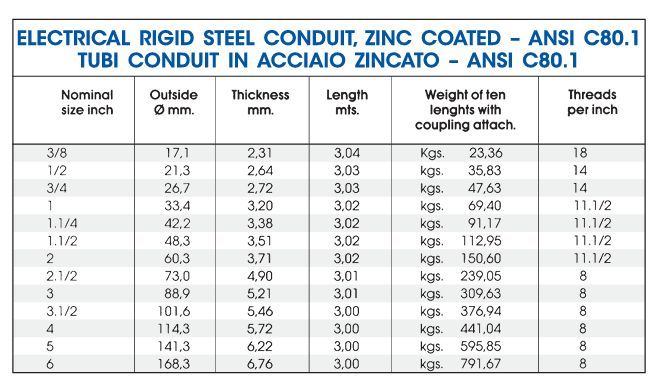

TUBI CONDUIT

I nostri tubi conduit UNI 7683-7684 rispettano i requisiti della normativa europea e permettono passaggio di cavi, in impianti elettrici antideflagranti a prova di esplosione.

Pressacavi

PRESSACAVI PER CAVO NON ARMATO

I pressacavi per cavo non armato della serie PNA sono prodotti per consentire l’ingresso diretto di cavi non armati in apparecchiature antideflagranti come custodie, armature illuminanti, prese e spine. FornitI di gommino interno per stringere i cavi in entrata,  garantiscono l’esecuzione Ex-d ed il grado di protezione IP 66/67. Semplici da installare, il loro utilizzo risulta adatto anche agli ambienti più difficili, come quello marino, e in installazioni sottoposte a frequenti urti meccanici e sollecitazione, come ad esempio nella grande industria pesante. I pressacavi della serie PNA presentano marcatura Ex-db e Ex-eb. Adatti per Gruppo II, Categoria 2GD, zona 1-zona 2 (gas) / zona 21-zona 22 (Polveri). Esecuzione II 2 GD – Ex-db IIC Gb Ex-eb IIC Gb Ex tb IIIC Db IP66


PRESSACAVI PER CAVO ARMATO

I pressacavi per cavo non armato della serie PAP sono prodotti per consentire l’ingresso diretto di cavi armati in apparecchiature antideflagranti come custodie, armature illuminanti, prese e spine. Questi pressacavi hanno un gommino in entrata, che stringe il cavo ed assicura l’esecuzione Ex-d  ed in uscita, in modo da evitare l’ingresso di acqua, umidità e polvere e garantire il grado di protezione  IP 66/67. Grazie alla praticità di installazione, il loro utilizzo risulta adatto anche agli ambienti più difficili, come quello marino, e in installazioni sottoposte a frequenti urti meccanici e sollecitazione, come ad esempio nella grande industria pesante. I pressacavi della serie PAP presentano marcatura Ex-db e  Ex-eb.

Adatti per Gruppo II, Categoria 2GD, zona 1-zona 2 (gas) / zona 21-zona 22 (Polveri).

Esecuzione II 2 GD – Ex-db IIC Gb Ex-eb IIC Gb Ex tb IIIC Db IP66

PRESSACAVO IN POLIAMMIDE PER CAVO NON ARMATO

I pressacavi  in poliammide per cavo non armato della serie UNI con filettatura ISO sono adatti a luoghi con pericolo di esplosione e consentono l’ingresso di cavi non armati in apparecchiature Ex-e e Ex-i. Robusti e semplici da installare, consentono la tenuta Ex e IP sulla guaina esterna del cavo.

Adatti per Gruppi II categoria 2GD, Zona 1- Zona 2 (gas) , zona 21 – zona 22 (polveri).

Esecuzione II 2G 1D Ex-eb IIC Gb Ex-ta IIIC Da IP66 – IP68

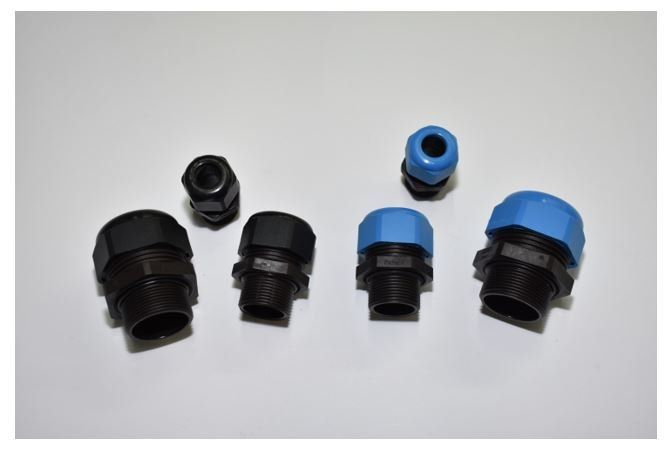

PRESSACAVO BARRIERA PER CAVO ARMATO E NON ARMATO

I pressacavi barriera per cavo armato PNAR e non armato PAPR garantiscono la protezione IP66/67  e antideflagrante in applicazioni laddove siano richiesti in accordo alla norma EN - IEC 60079- 14: 2015. Una particolare  miscela scorre attraverso i conduttori, garantendo una tenuta completa e assicurando il bloccaggio. Grazie alla resina liquida non c’è il rischio di formazione di vuoti tra i conduttori e la boccola.

Adatti per Gruppo II, Categoria 2GD, zona 1-zona 2 (gas) / zona 21-zona 22 (Polveri).

Esecuzione II 2 GD – Ex-db IIC Gb Ex-eb IIC Gb Ex tb IIIC Db IP66


PRESSACAVO PER CAVO NON ARMATO CON FILETTO FEMMINA PER TUBO/GUAINA

I pressacavi per cavo non armato con imbocco filettato femmina in uscita serie PNAF sono utilizzati in luoghi con pericolo di esplosione e consentono le entrate dirette di cavi non armati in custodie, armature illuminanti e apparecchi antideflagranti da un lato e il collegamento a tubi flessibili dall’altro lato. Un gommino stringe il cavo in entrata e garantisce l’esecuzione Ex-db e il grado di protezione IP 66/67.

Adatti per Gruppo II, Categoria 2GD, zona 1-zona 2 (gas) / zona 21-zona 22 (Polveri).

Esecuzione II 2 GD – Ex-db IIC Gb Ex-eb IIC Gb Ex tb IIIC Db IP66

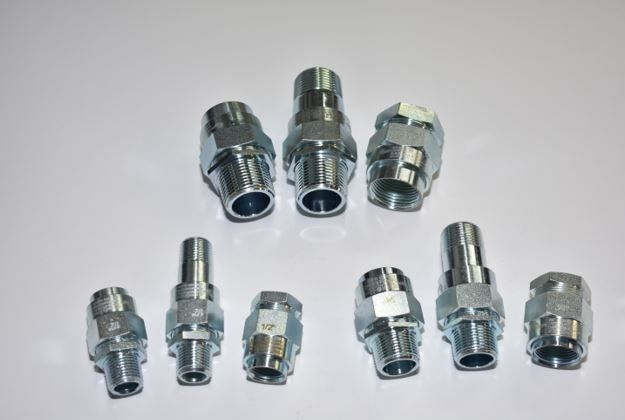

Raccordi

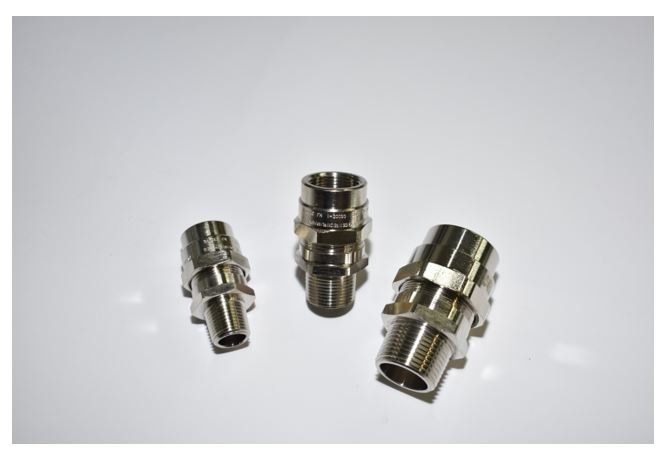

RACCORDO A TRE PEZZI MASCHIO FISSO – FEMMINA GIREVOLE IIB

I raccordi IIB serie BMF  maschio fisso – femmina girevole permettono una rotazione indipendente, in modo da poter collegare tubi, cassette ed altre apparecchiature.

Adatti per Gruppo II, Categoria 2GD, zona 1-zona 2 (gas) / zona 21-zona 22 (Polveri).

Esecuzione II 2 GD – Ex-db IIB Ex tb IIIC Db IP66

RACCORDO A TRE PEZZI FEMMINA FISSA – FEMMINA GIREVOLE IIB

I raccordi IIB serie BFF  femmina fissa – femmina girevole permettono una rotazione indipendente, in modo da poter collegare tubi, cassette ed altre apparecchiature.

Adatti per Gruppo II, Categoria 2GD, zona 1-zona 2 (gas) / zona 21-zona 22 (Polveri).

Esecuzione II 2 GD – Ex-db IIB Gb Ex tb IIIC Db IP66

RACCORDO A TRE PEZZI MASCHIO FISSO – MASCHIO GIREVOLE IIB

I raccordi IIB serie BMM  maschio fisso – maschio girevole permettono una rotazione indipendente, in modo da poter collegare tubi, cassette ed altre apparecchiature.

Adatti per Gruppo II, Categoria 2GD, zona 1-zona 2 (gas) / zona 21-zona 22 (Polveri).

Esecuzione II 2 GD – Ex-db IIB Gb Ex tb IIIC Db IP66

RACCORDO A TRE PEZZI MASCHIO FISSO – FEMMINA GIREVOLE IIC

I raccordi IIC serie RMF  maschio fisso – femmina girevole permettono una rotazione indipendente, in modo da poter collegare tubi, cassette ed altre apparecchiature.

Adatti per Gruppo II, Categoria 2GD, zona 1-zona 2 (gas) / zona 21-zona 22 (Polveri).

Esecuzione II 2 GD – Ex-db IIC Gb Ex tb IIIC Db IP66

RACCORDO A TRE PEZZI FEMMINA FISSA – FEMMINA GIREVOLE IIC

I raccordi IIC serie RFF  femmina fissa – femmina girevole permettono una rotazione indipendente, in modo da poter collegare tubi, cassette ed altre apparecchiature.

Adatti per Gruppo II, Categoria 2GD, zona 1-zona 2 (gas) / zona 21-zona 22 (Polveri).

Esecuzione II 2 GD – Ex-db IIC Gb Ex tb IIIC Db IP66

RACCORDO A TRE PEZZI MASCHIO FISSO – MASCHIO GIREVOLE IIC

I raccordi IIC serie RMM  maschio fisso – maschio girevole permettono una rotazione indipendente, in modo da poter collegare tubi, cassette ed altre apparecchiature.

Adatti per Gruppo II, Categoria 2GD, zona 1-zona 2 (gas) / zona 21-zona 22 (Polveri).

Esecuzione II 2 GD – Ex-db IIC Gb Ex tb IIIC Db IP66

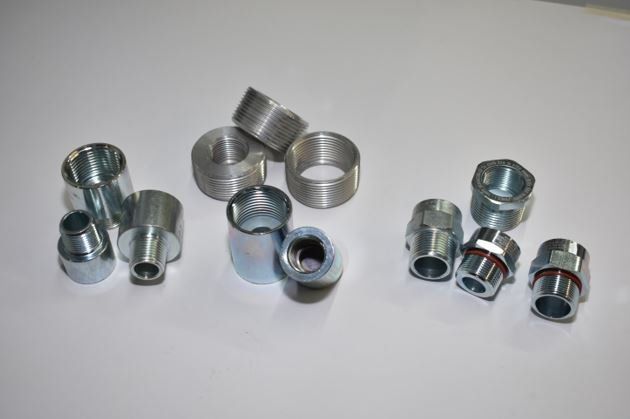

Adattatori

ADATTATORI RE MASCHIO-FEMMINA

Gli adattatori serie RE, con maschio più grande della femmina, sono utili per connettere apparecchi, tubi e imbocchi che presentano un diametro o filettature diverse.

Adatti per Gruppo II, Categoria 2GD, zona 1-zona 2 (gas) / zona 21-zona 22 (Polveri).

Esecuzione II 2 GD – Ex-db IIC Gb Ex-eb IIC Gb Ex tb IIIC Db IP66

ADATTATORI REB FEMMINA - MASCHIO

Gli adattatori serie REB, con femmina più grande del maschio, sono utili per connettere apparecchi, tubi e imbocchi che presentano un diametro o filettature diverse.

Adatti per Gruppo II, Categoria 2GD, zona 1-zona 2 (gas) / zona 21-zona 22 (Polveri).

Esecuzione II 2 GD – Ex-db IIC Gb Ex-eb IIC Gb Ex tb IIIC Db IP66

ADATTATORI REM FEMMINA - FEMMINA

Gli adattatori serie REM sono utili per connettere apparecchi, tubi e imbocchi che presentano un diametro o filettature diverse.

Adatti per Gruppo II, Categoria 2GD, zona 1-zona 2 (gas) / zona 21-zona 22 (Polveri).

Esecuzione II 2 GD – Ex-db IIC Gb Ex-eb IIC Gb Ex tb IIIC Db IP66

ADATTATORI REN MASCHIO - MASCHIO

Gli adattatori serie REN sono utili per connettere apparecchi, tubi e imbocchi che presentano un diametro o filettature diverse.

Adatti per Gruppo II, Categoria 2GD, zona 1-zona 2 (gas) / zona 21-zona 22 (Polveri).

Esecuzione II 2 GD – Ex-db IIC Gb Ex-eb IIC Gb Ex tb IIIC Db IP66

Altri prodotti

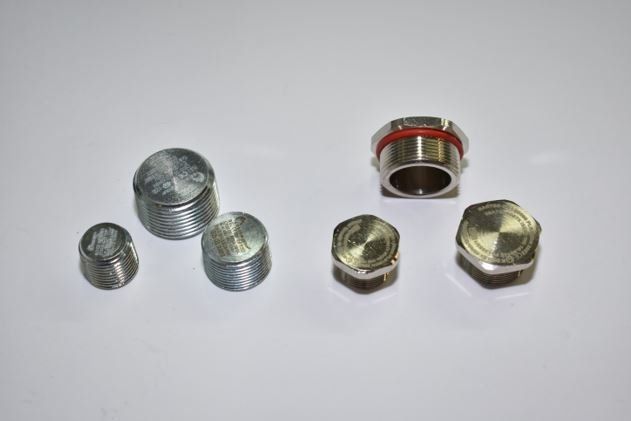

TAPPI DI CHIUSURA MASCHIO FILETTATURA CONICA E CILINDRICA PLG

I tappi della serie PLG sono usati per chiudere ingressi inutilizzati. Questi tappi possono essere forniti sia in metallo, sia in poliammide. La loro testa esagonale incassata garantisce che possano essere aperti solo con attrezzi specifici.

Adatti per Gruppo II, Categoria 2GD, zona 1-zona 2 (gas) / zona 21-zona 22 (Polveri).

Esecuzione II 2 GD – Ex-db IIC Gb Ex-eb IIC Gb Ex tb IIIC Db IP66

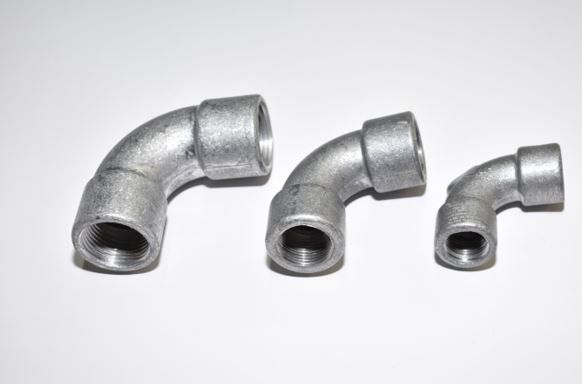

CURVE A GOMITO ELF-ELMF-ELM

Le curve a gomito sono utilizzate per deviazioni di 90° delle tubazioni. Le curve ELF hanno imbocchi femmina-femmina; le ELMF maschio-femmina e le ELM maschio-maschio.

Adatte per Gruppo II, Categoria 2GD, zona 1-zona 2 (gas) / zona 21-zona 22 (Polveri).

Esecuzione II 2 GD – Ex-db IIC Gb Ex-eb IIC Gb Ex tb IIIC Db IP66

MANICOTTI EM

I manicotti EM, femmina-femmina, sono utilizzati per il collegamento fra imbocchi maschio.

Adatti per Gruppo II, Categoria 2GD, zona 1-zona 2 (gas) / zona 21-zona 22 (Polveri).

Esecuzione II 2 GD – Ex-db IIC Gb Ex-eb IIC Gb Ex tb IIIC Db IP66

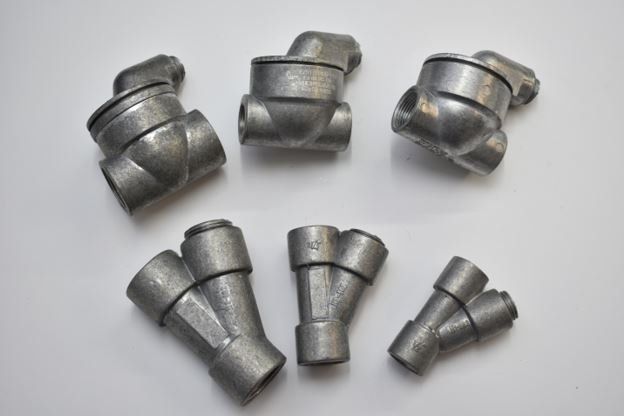

RACCORDI RESINATI

I raccordi di bloccaggio si utilizzano per impedire che gas, vapori o fiamme si propaghino attraverso i sistemi di tubi dell’impianto elettrico; si suddividono in EYS – raccordi di bloccaggio verticale – e EZS – raccordi di bloccaggio orizzontale. Essi devono essere installati il più vicino possibile alla cassetta e riempiti solamente con l’apposita resina CRV420 a catalogo.

Adatti per Gruppo II, Categoria 2GD, zona 1-zona 2 (gas) / zona 21-zona 22 (Polveri).

Esecuzione II 2 GD – Ex-db IIC Gb Ex-eb IIC Gb Ex tb IIIC Db IP66

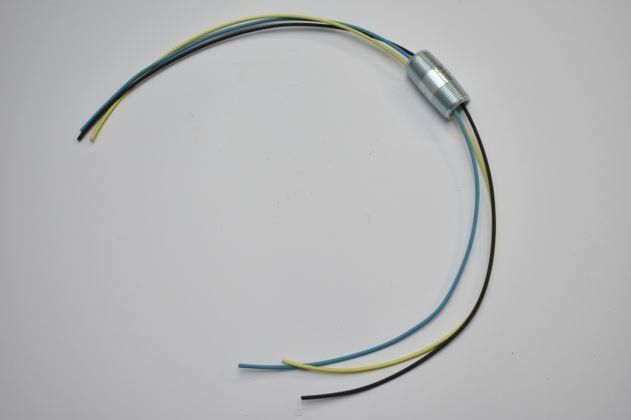

NIPPLI SIGILLATI

- I passanti multicavo sigillati, come i nippli sigillati NPS, vengono installati su cassette ed apparecchiature elettriche in esecuzione Ex-d IIC. Sono utilizzati per collegare custodie antideflagranti e i cavi vengono sigillati grazie ad una resina bicomponente applicata su ogni conduttore.

- Adatti per Gruppo II, Categoria 2GD, zona 1-zona 2 (gas) / zona 21-zona 22 (Polveri).

- Esecuzione II 2 GD – Ex-db IIC Gb Ex tb IIIC Db IP66 67

VALVOLE DI DRENAGGIO

Le valvole di drenaggio  ECD sono utilizzate su tutte le apparecchiature dove sia necessario drenare la condensa interna.

Adatti per Gruppo II, Categoria 2GD, zona 1-zona 2 (gas) / zona 21-zona 22 (Polveri).

Esecuzione II 2 GD – Ex-db IIC Gb Ex-eb IIC Gb Ex tb IIIC Db IP66

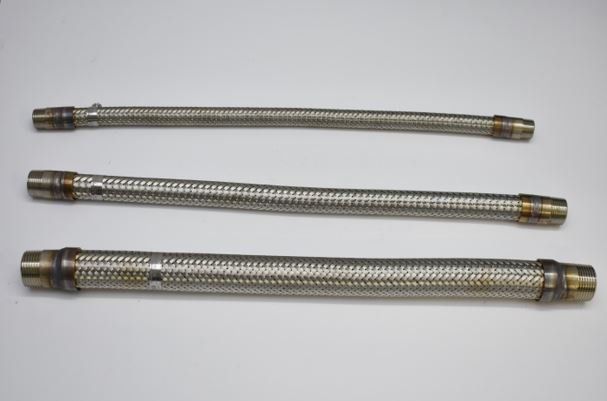

TUBI FLESSIBILI TFN

I tubi flessibili TFN collegano apparecchiature poste su assi diverse o soggette a vibrazioni, come ad esempio i motori elettrici. Flessibili e con un ottimo contenimento delle vibrazioni, sono adatti anche all’istallazione delle armature illuminanti e in alternativa a tubi rigidi, qualora questi ultimi fossero difficili da installare.

Adatti per Gruppo II, Categoria 2GD, zona 1-zona 2 (gas) / zona 21-zona 22 (Polveri).

Esecuzione II 2 GD – Ex-db IIC Gb Ex-eb IIC Gb Ex tb IIIC Db IP66

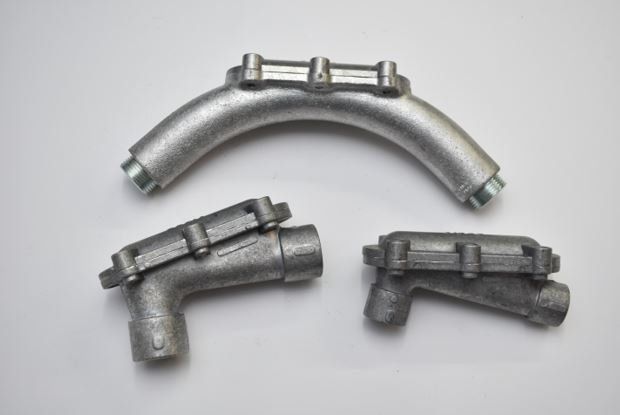

CURVE APRIBILI LBH

Le curve apribili a raggio ridotto LBH permettono l’infilaggio di cavi in impianti elettrici in tubo. Grazie all’apertura sul dorso, permettono l’ispezione dell’impianto e l’inserimento dei cavi elettrici.

Adatti per Gruppo II, Categoria 2G, zona 1-zona 2 (gas)

Esecuzione II 2 G– Ex-db IIB Gb

CURVE APRIBILI LBHS

Le curve apribili ad ampio raggio LBHS permettono l’infilaggio di cavi in impianti elettrici in tubo. Grazie all’apertura sul dorso, permettono l’ispezione dell’impianto e l’inserimento dei cavi elettrici.

Adatti per Gruppo II, Categoria 2G, zona 1-zona 2 (gas)

Esecuzione II 2 GD – Ex-dB IIB Gb

RACCORDI DI INFILAGGIO EKC

I raccordi di infilaggio EKC si usano negli impianti elettrici in tubo per facilitare l’infilaggio dei cavi . Grazie all’apertura sul dorso, permettono l’ispezione dell’impianto e l’inserimento dei cavi elettrici.

Adatti per Gruppo II, Categoria 2G, zona 1-zona 2 (gas)

Esecuzione II 2 G – Ex-db IIC Gb

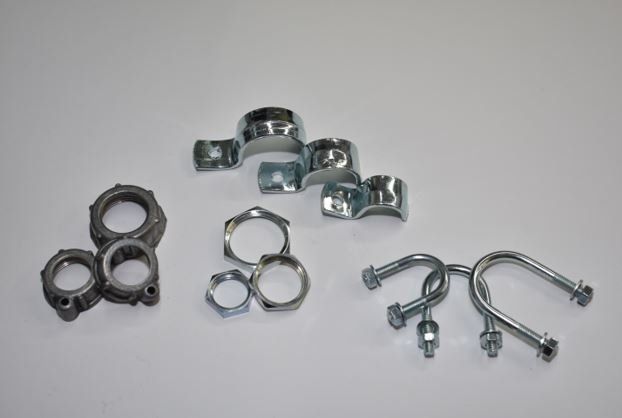

Accessori per tubazioni

TERMINALI DB

I terminali DB, in alluminio o in PVC, sono avvitati all’estremità del tubo come salvacavi. Infatti il loro utilizzo impedisce che il cavo possa danneggiarsi sfregando sulla parte terminale del tubo

TERMINALI IN ALLUMINIO CON VITE DI TERRA DBT

I terminali DBT, in alluminio, sono avvitati all’estremità del tubo come salvacavi. Infatti il loro utilizzo impedisce che il cavo possa danneggiarsi sfregando sulla parte terminale del tubo. I DBT hanno una vite di terra per la messa a terra della riduzione

CONTRODADI DL

I controdadi della serie DL, in metallo o in poliammide, bloccano pressacavi con filettatura cilindrica su pareti o flange di custodie in esecuzione Ex-e o Ex-d , dove vi siano forature per entrata dei cavi.

CAVALLOTTI UBD E GAFFETTE GF

I cavallotti della serie UBD servono al fissaggio di tubi rigidi su superfici piane.

Le gaffette della serie GF si utilizzano nel fissaggio di tubi rigidi a pareti o a superfici piane

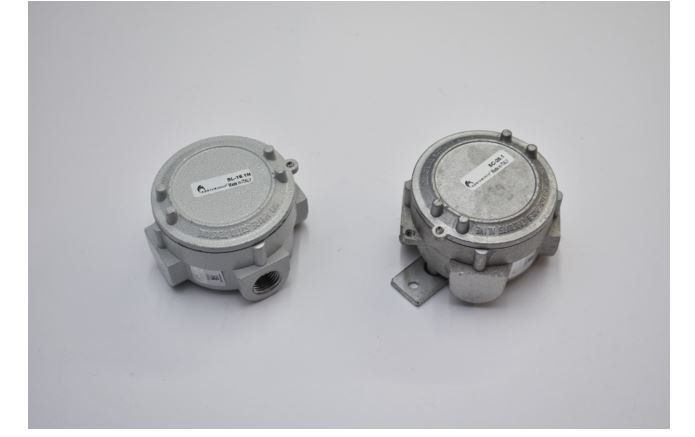

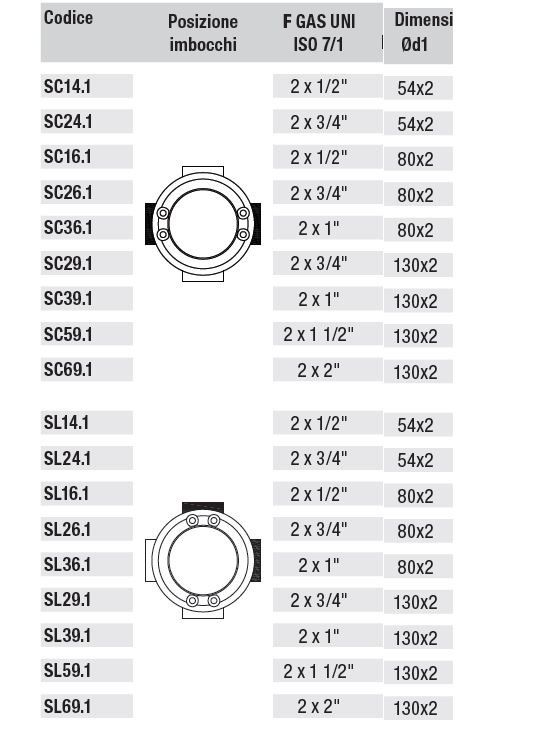

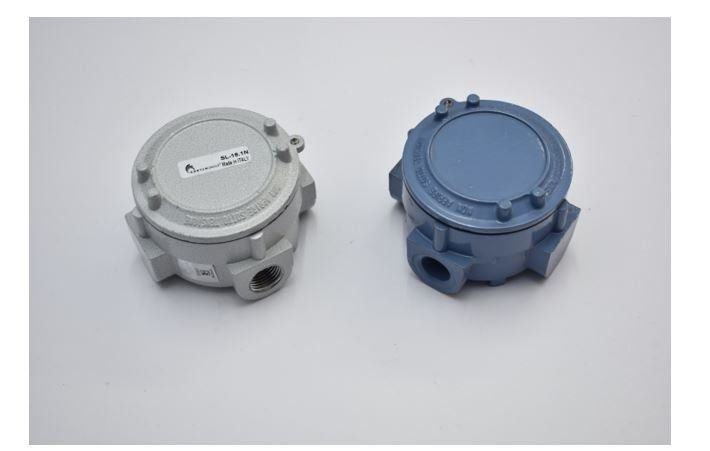

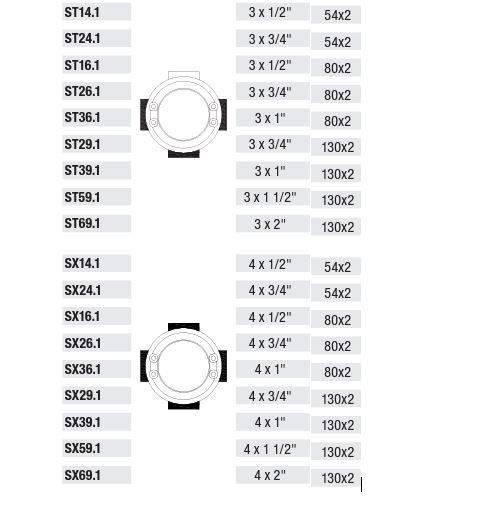

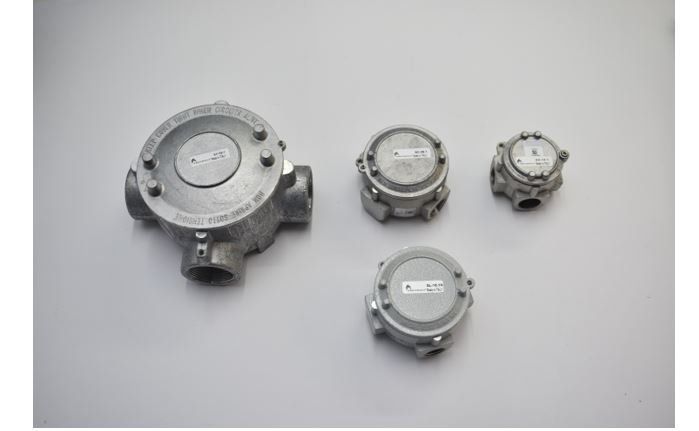

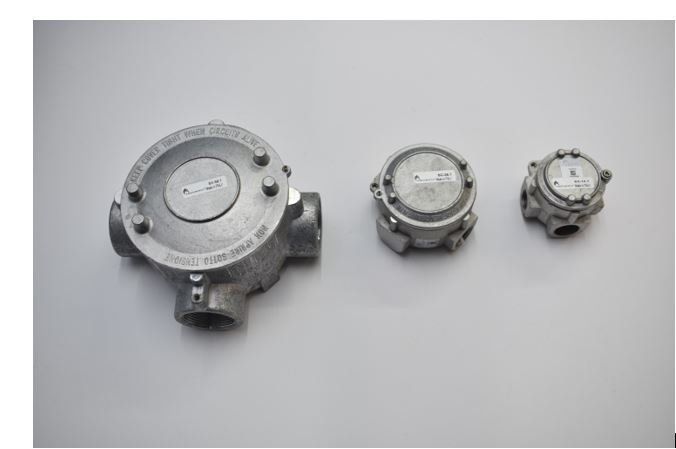

Scatole Serie S

Le scatole di infilaggio e derivazione tonde serie S, gruppo IIC, sono realizzate in lega di alluminio o in acciaio inox AISI316L. Sono usate per l’infilaggio di cavi o derivazione con morsettiere multipolari o componibili.

I diversi modelli da noi distribuiti possono essere installati in Zona 1/ 2 , 21/ 22 ed impiegati con temperature di esercizio comprese tra -40°C e +150 °C (a seconda della loro grandezza, del tipo di guarnizione usata e dei morsetti utilizzati).

Le scatole serie S possono essere fornite grezze o verniciate, con staffa di fissaggio ( modello SF) in esecuzione Ex-db, Ex-eb, Ex-ia.

Gruppo II – 2GD – grado di protezione IP66/67 - Zone 1/2-21/22

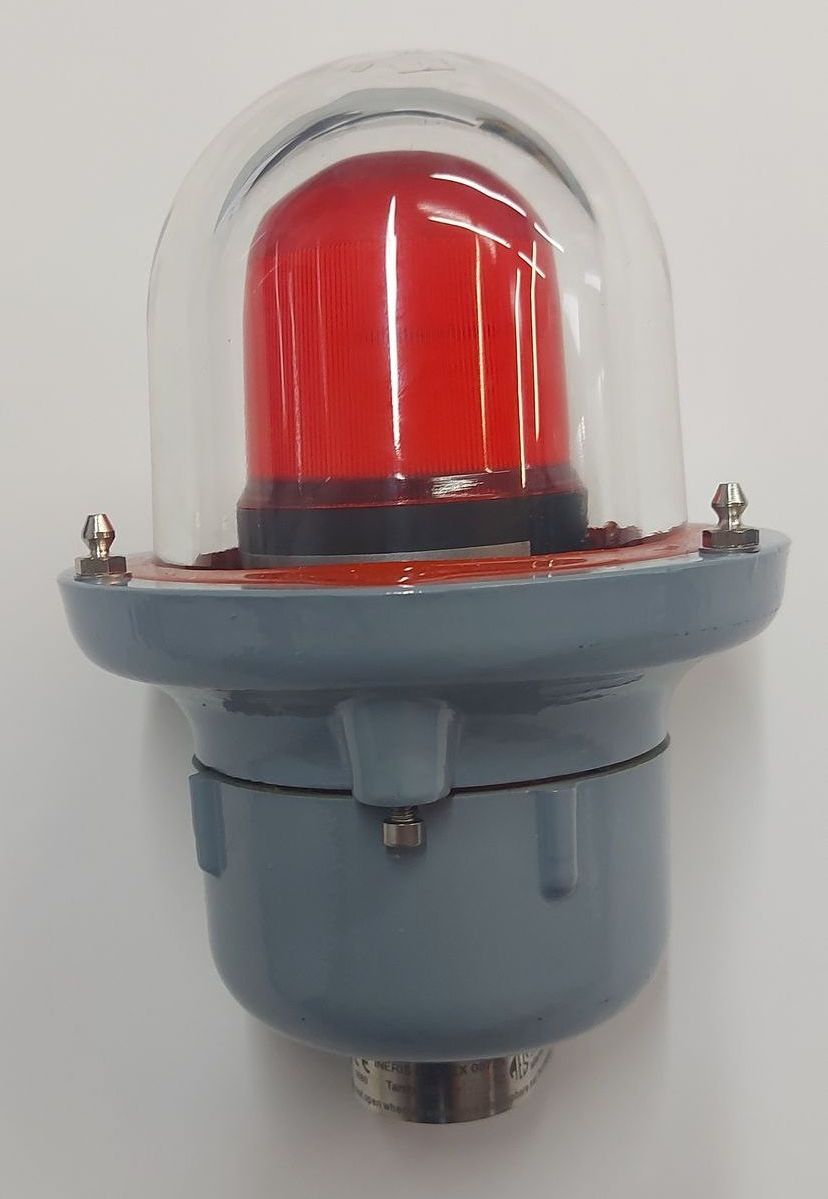

Segnalatori ottici / luminosi

I segnalatori luminosi serie EV si utilizzano con impianti di segnalazione e allarmi fissi e mobili. La versione standard si costituisce di un corpo di alluminio a basso tenore di rame e da una parte in vetro; le segnalazioni sono realizzate mediante lampade stroboscopiche a led, con gruppo ottico provvisto di un attacco E27.


In base ai diversi modelli di connessione, i segnalatori luminosi EV si suddividono in:

  • EVA installazione a sospensione con un imbocco da 3/4” NPT
  • EVC installazione a soffitto con due o tre imbocchi da 3/4” NPT
  • EVJ installazione a parete con due imbocchi da 3/4” NPT


A richiesta, possono essere eseguiti un maggior numero di imbocchi o altri tipi di filettatura.

I segnalatori luminosi EV sono prodotti in tre modelli di grandezza differente (EV50, EV100, EV200), per coprire diverse esigenze di spazio e visibilità.


Flessibili

Flessibili per aree pericolose classificate come Zona 1 e Zona 21 Ex db / Ex tb – IP66/67. I flessibili TFN, di diverse lunghezze e diametri, sono formati da tubo flessibile in acciaio Inox AISI 321 con guaina in fili in AISI 304 e raccordi terminali alle estremità.


Caratteristiche

Modi di protezione: Ex db / Ex tb

Grado di protezione: IP66 / 67

Certificati per:

    ◦ Gas gruppo IIC

    ◦ Polveri gruppo IIIC

Massimo intervallo di temperatura ambiente: -50°C ÷ +80°C

Temperatura di esercizio: -50°C ÷ +450°C

Materiali utilizzati:

    ◦ Tubo esterno flessibile: AISI 304/321

    ◦ Raccordi: Acciaio (FE 37-UNI 7070)

Diametro interno utile tubo flessibile: da 11 mm fino a 100 mm

Diametro filettatura raccordi: da 1/2” fino a 4”

Peso: da 290 g/m fino a 4200 g/mdi segnalazioneI

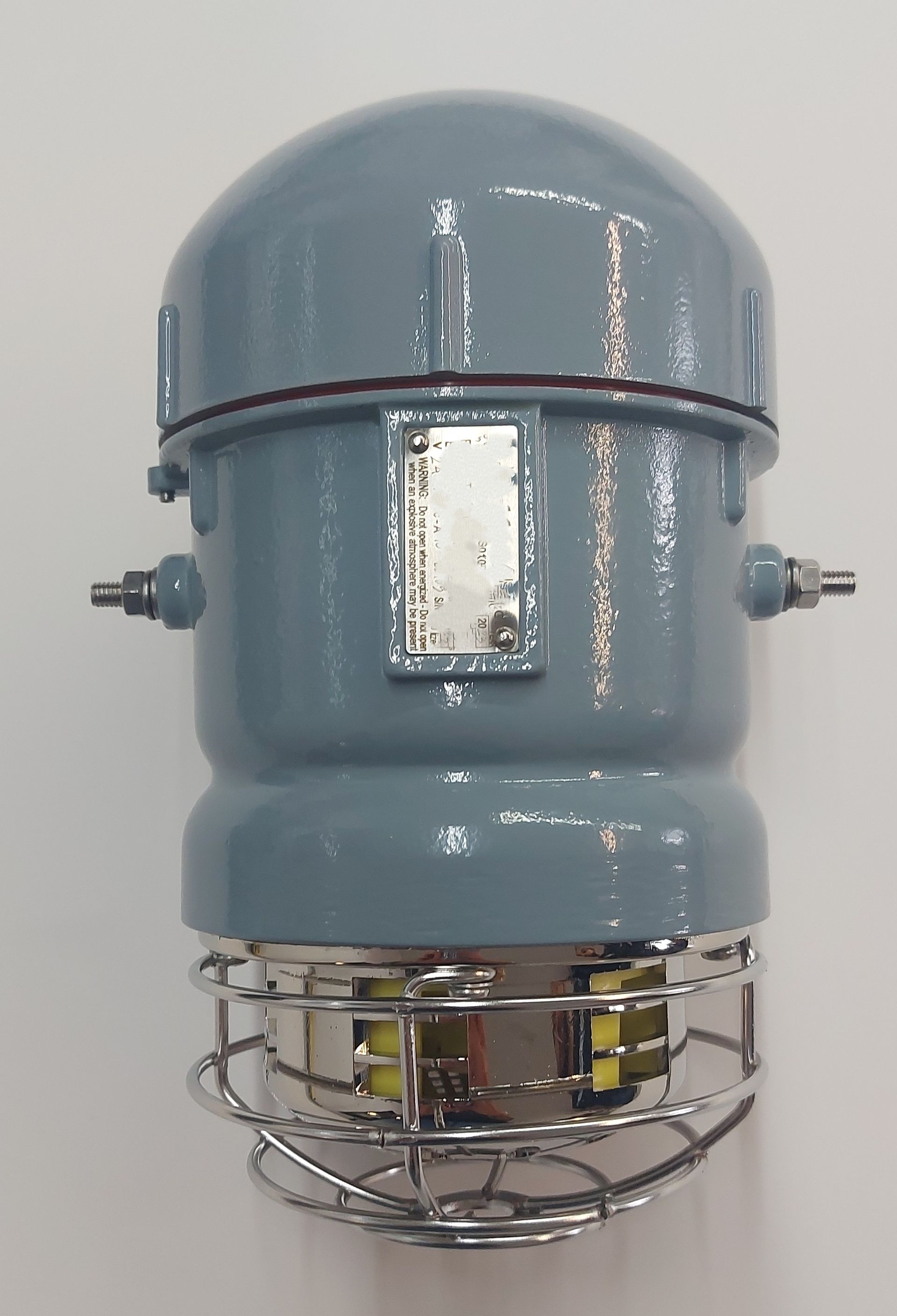

Segnalatori acustici

I segnalatori acustici ETH trovano utilizzo in ambienti aperti e rumorosi, in presenza di una potenziale atmosfera esplosiva.
I segnalatori acustici hanno un circuito a 16 toni con potenza sonora maggiorata, selezionabili. Il trasduttore acustico ha una impedenza di 16 Ω e una frequenza di 2 KHz.

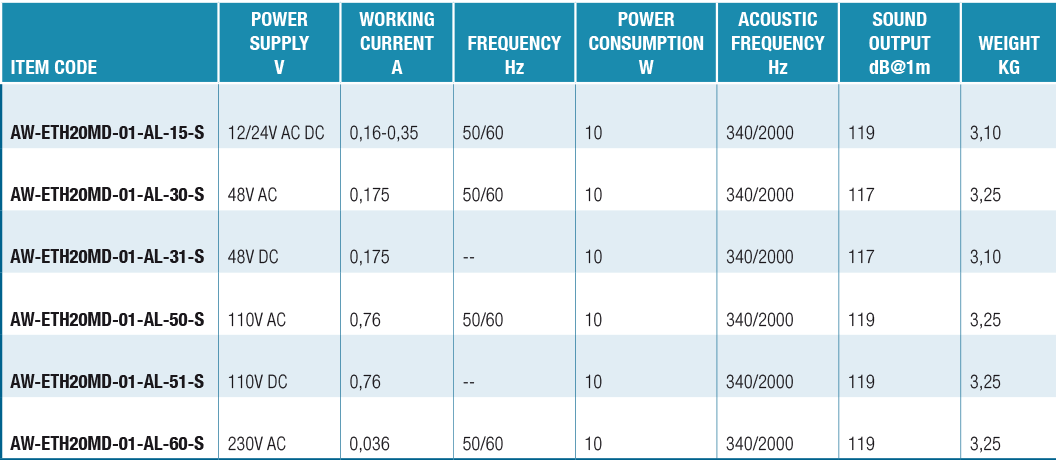

segnalatori acustici

Richiedi informazioni sulla vasta gamma di prodotti a catalogo

Società leader per forniture elettriche di sicurezza.

CONTATTI
Share by:
